Quatre laboratoires et une démonstration pour faire passer le site de Cornucopia du simple serveur à la grappe qui ne tombe jamais.
420-5A4-MT · Ăquipe de 3 · Dix mille visiteurs · DĂ©monstration semaine 10Cornucopia passe Ă l'Ă©chelle rĂ©gionale
Le site de Cornucopia a bien résisté au Module 1 : conteneurisé, composé, essaimé, sauvegardé. Mais l'expansion régionale bat son plein : dix mille visiteurs et des milliers de paniers personnalisés pointent à l'horizon, et une seule machine ne suffit plus.
Flora et Hazel doivent se résoudre à grandir en largeur : séparer le web et la base de données, mettre en cache Varnish, balancer avec HAProxy, doubler les points de faille avec des IP virtuelles, et prouver chaque étage avec un vrai test de charge.
Un étage à la fois, chiffres à l'appui
WordPress et MySQL sur une seule instance, puis ses caches d'exécution
Cache Varnish en avant du HTTP
1 service = 1 instance
Balancement HAproxy, deux Varnish
Heartbeat et IP virtuelle : haute disponibilité
Installation sur matériel réel
La boutique de Cornucopia respire sur son unique instance quand le guide des semis gratuit de Flora devient viral : 500 000 visiteurs par jour, chaque page recalculĂ©e pour rien - un cache s'impose. Puis la Guilde des Jardiniers rĂ©clame ses pages personnalisĂ©es, que le cache ne sait pas servir : un million de requĂȘtes frappent la base de donnĂ©es - on sĂ©pare les services pour mesurer et soulager. La vente flash raretĂ© du lundi 7 h ne pardonne aucune panne : un balanceur et deux caches encaissent, une IP virtuelle survit Ă la mort d'un serveur en pleine vente. Enfin la facture cloud tombe, astronomique : tout rapatrier sur la grappe de Raspberry Pi - deux millions de connexions, jour et nuit, sur du matĂ©riel qu'on peut toucher.
Un étage à la fois, chiffres à l'appui
WordPress et MySQL sur une instance, ses caches
d'exécution, puis Varnish en avant du HTTP.
Semaine 6 · 5 %.
1 service = 1 instance : la base de données
déménage derriÚre le cache.
Semaine 7 · 5 %.
HAproxy, deux Varnish, puis Heartbeat
et l'IP virtuelle.
Semaine 8 · 10 %.
Tout rejouer sur la grappe de Raspberry Pi, en équipe.
Semaine 9 · 5 %.
à chaque étage, un test de charge BRUTAL avec JMeter documente ce que le montage encaisse : les chiffres racontent la croissance.
Note : L'énoncé de tout le projet est composé des énoncés de chacun de ces 4 laboratoires.
En cas de conflit entre la version « une page » et la version « diapo », la version des diapositives prévaut.
Le processus de travail
Exécution du laboratoire
- Le travail se réalise en laboratoire présentiel. Le laboratoire sert exclusivement aux activités du cours (pas d'autres devoirs ou activités pendant ces séances). Toute autre activité doit se faire à l'extérieur du local.
- Si tu es bloqué(e) ou en difficulté, tu dois demander de l'aide PENDANT la séance du bon laboratoire.
Ligne du temps
- La majorité du laboratoire se réalise dans la séance de 4h, environ 80% du travail.
- Tu as ensuite 7 jours pour finaliser ta remise.
Originalité
- Chaque étudiant remet une solution originale, différente de celles des autres étudiants, qu'il maßtrise.
- Utilisation de l'IA en chatbot web est permise mais l'étudiant doit rédiger ses propres scripts.
Remise et Examen pratique
La remise
- Remise en équipe, incrémentale, d'une solution originale (différente des autres équipes).
- 7 jours au maximum pour finaliser la remise de chaque labo, AVANT le labo suivant.
- L'examen pratique est obligatoire pour recevoir une note.
L'examen pratique
- Les instances sont fonctionnelles AVANT l'examen pratique.
- Chaque ligne devra pouvoir ĂȘtre expliquĂ©e sur demande.
- Des modifications seront demandées au moment de l'examen pratique.
Utilisation de l'IA
Bonne utilisation
- Demander des explications sur les concepts du cours.
- Demander des exemples de scripts similaires.
- Demander des explications d'exemples typiques.
- Copier-coller à l'IA des messages d'erreur pour aider à résoudre des problÚmes.
Mauvaise utilisation
- Copier-coller de grandes sections de script dans
son travail et tenter de l'utiliser tel quel.
La bonne méthode : vous pouvez copier une seule ligne de configuration à la fois fournie par une IA, la tester, et faire un commit de chaque ligne.
Signes que tu utilises mal l'IA
- Ne pas participer au laboratoire ou faire autre chose pendant le labo.
- Absences aux laboratoires et vouloir faire les travaux Ă la maison.
- Refus ou incapacité de subir l'examen pratique.
Environnement informatique
- Toutes les activités se réalisent avec votre propre ordinateur Linux : Kubuntu 24.04 ou Debian 12 avec KDE.
- Les outils suivants doivent ĂȘtre installĂ©s : un navigateur (Chrome, Brave ou Firefox), Konsole et Dolphin.
- Chaque étudiant dispose d'un compte Linode (ou OVH ou Hetzner) en rÚgle pour le déploiement.
- Le noyau Linux 6.17 doit ĂȘtre en markhold. C'est le noyau 6.14 qui est obligatoire pour le projet (jusqu'Ă indication contraire) et la commande de mise Ă jour (
sudo apt update && sudo apt upgrade) doit passer sans erreur ni forcer l'installation du nouveau noyau.
- La VM de référence : UbuntuServerAlpha, clonée en SERVICE_PRINCIPAL + 3 derniers chiffres de l'adresse (mysql10, http20, varnish30 et 31, haproxy40 et 41, IP virtuelle .49).
- Nom d'hĂŽte : SERVICE_PRINCIPAL + 3 derniers chiffres de l'adresse (mysql10, http20, varnish30 et 31, haproxy40 et 41, IP virtuelle .49).
- Clonage permis pour sauver du temps : nouvelle adresse MAC, nouveau nom d'hĂŽte, nouvelle adresse IP.
Vos instances, votre choix d'infrastructure
Chaque serveur est une instance : VM VirtualBox, VM Virt-Manager ou VPS Linode. Vous choisissez l'environnement parmi les choix suivants :
La voie de rĂ©fĂ©rence : chaque instance est un clone de la machine de base UbuntuServerAlpha (Ubuntu Server, 1 Go de mĂ©moire vive, 12 Go de disque). Hors ligne, gratuit, et le plan d'adressage historique s'applique tel quel. Guide pas Ă pas â
Machines virtuelles Virt-ManagerLes machines virtuelles natives de Linux (QEMU et KVM), pilotĂ©es par Virt-Manager : les mĂȘmes instances qu'avec VirtualBox, clones et instantanĂ©s en une commande, rĂ©seau du cours en 192.168.100.x. Pour les postes Linux. Guide pas Ă pas â
Chaque instance est un vrai serveur louĂ© Ă l'heure (Linode), dans la mĂȘme rĂ©gion, pare-feu et clĂ©s SSH obligatoires. Le plus authentique : vraies machines, vrai Internet, vraie facture (quelques cents l'heure). Heartbeat : seulement avec le service d'adresses de l'hĂ©bergeur.
- Les labos sont exactement les mĂȘmes dans les trois cas : mĂȘmes services, mĂȘmes tests, mĂȘmes livrables, mĂȘme Ă©valuation. L'infrastructure change, l'architecture reste.
- Pourquoi pas DinD cette fois ? Le module 2 installe des serveurs, pas des conteneurs, et votre guide doit tourner tel quel sur la grappe de Raspberry Pi.
đŠ Livraison de la version 2.0
Le département de développement vient de vous livrer la nouvelle itération du site de l'entreprise. En tant qu'architecte de l'infrastructure, votre mission est de déployer cette version précise sur vos nouveaux serveurs.
â Directive stricte de dĂ©ploiement : pour rĂ©ussir ce laboratoire, vous devez impĂ©rativement partir de la bonne fondation.
â N'utilisez pas votre conteneur ou votre infrastructure du module 1. L'ancienne architecture est obsolĂšte.
â Ne faites pas une installation fraĂźche de WordPress par vous-mĂȘme. Vous n'auriez pas les bonnes bases de donnĂ©es ni les bons rĂ©glages.
â Vous devez tĂ©lĂ©charger l'archive officielle fournie par le cours. C'est cette version exacte qui est certifiĂ©e pour le dĂ©ploiement distribuĂ© de ce module.
L'archive sauvegarde-cornucopia-semis.zip (45 Mo) contient le code du site, l'export de sa base de donnĂ©es et un README avec les valeurs Ă connaĂźtre. Les laboratoires B, C et D font ensuite Ă©voluer ce mĂȘme site, sur vos instances.

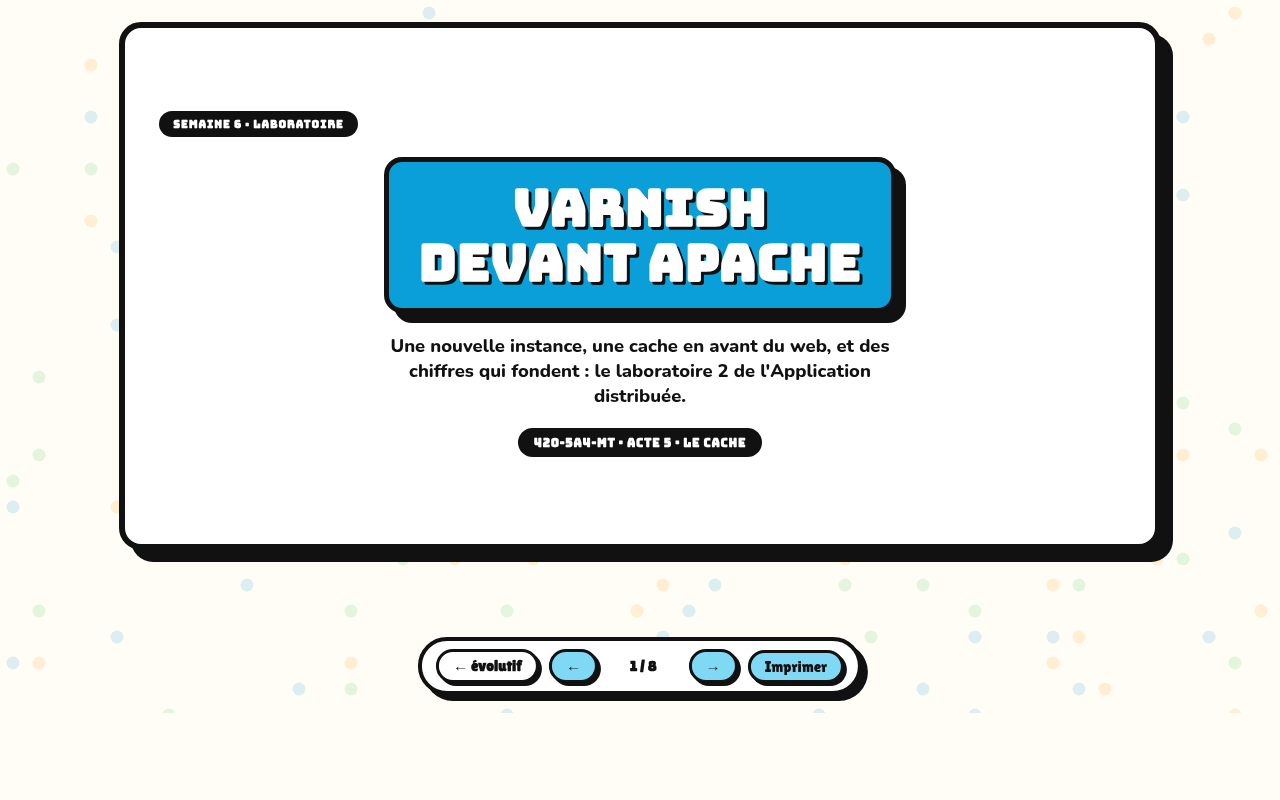

Varnish : la cache en avant

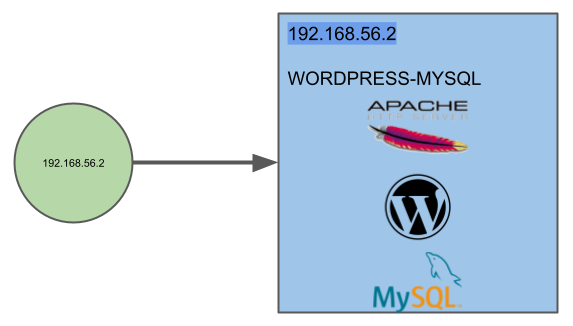

- Partie 1 : l'archive version 2.0 du cours restaurée sur une seule instance : HTTP (apache2) et MySQL (MariaDB), le site accessible depuis l'hÎte.

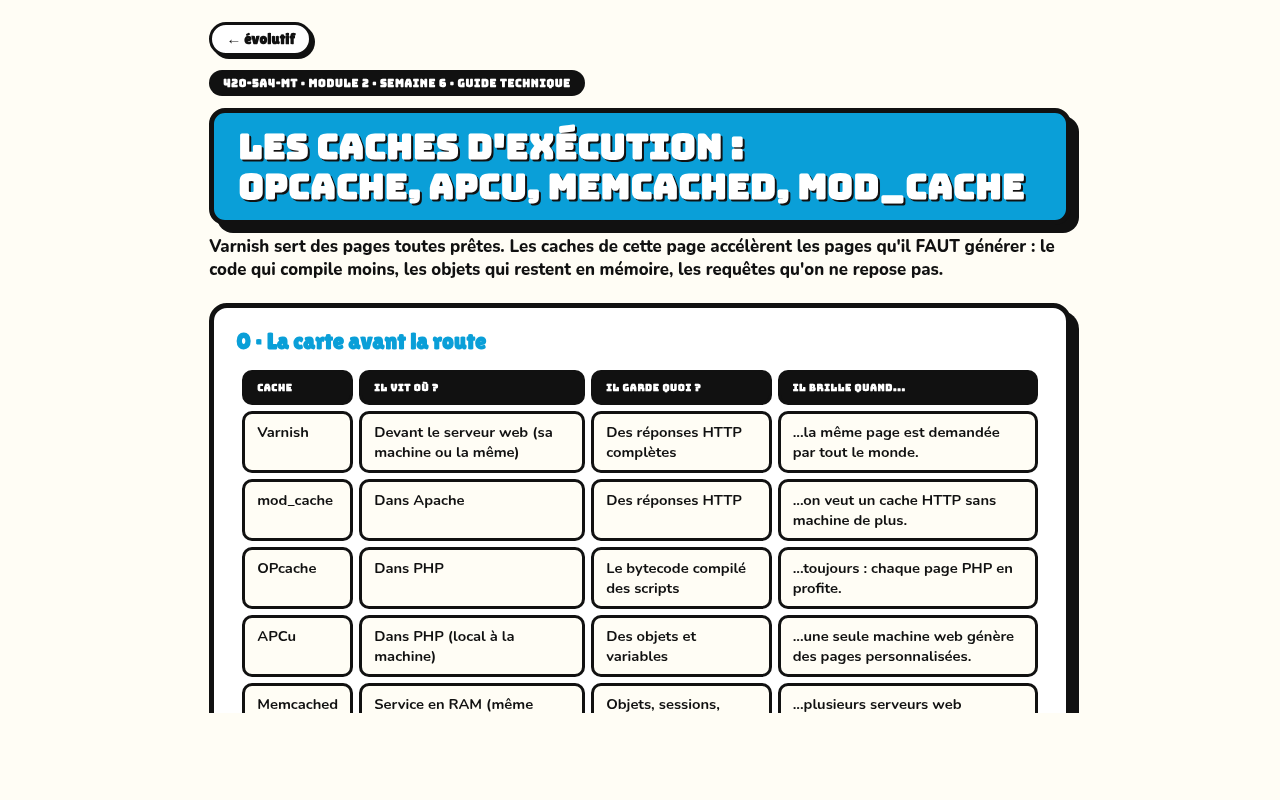

- Partie 1b : sur la mĂȘme instance, les caches d'exĂ©cution : OPcache vĂ©rifiĂ© et rĂ©glĂ©, puis un cache d'objets (APCu ou Memcached) branchĂ© Ă WordPress.

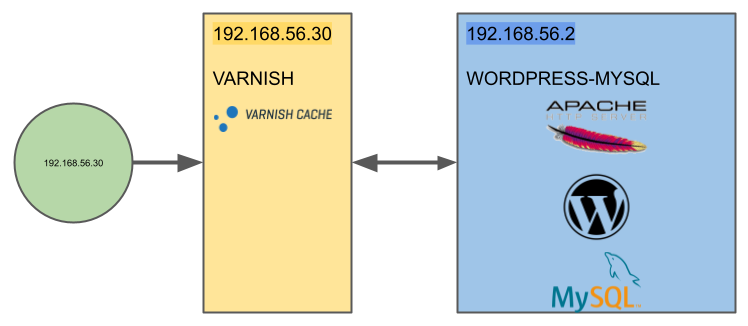

- Partie 2 : une instance de cache Varnish en avant de votre serveur HTTP. L'URL d'accÚs de WordPress modifiée pour l'adresse de Varnish.
- Pour chaque partie : test BRUTAL, captures top Ă 10 s et 60 s, tableau.
BarÚme : guide (2) · configurations (1,5, dont 0,5 pour les caches d'exécution) · tableau (1, dont 0,5 pour la ligne 1b) · captures (0,5). Minimum 2 commits en classe; terminé pour la semaine 7.

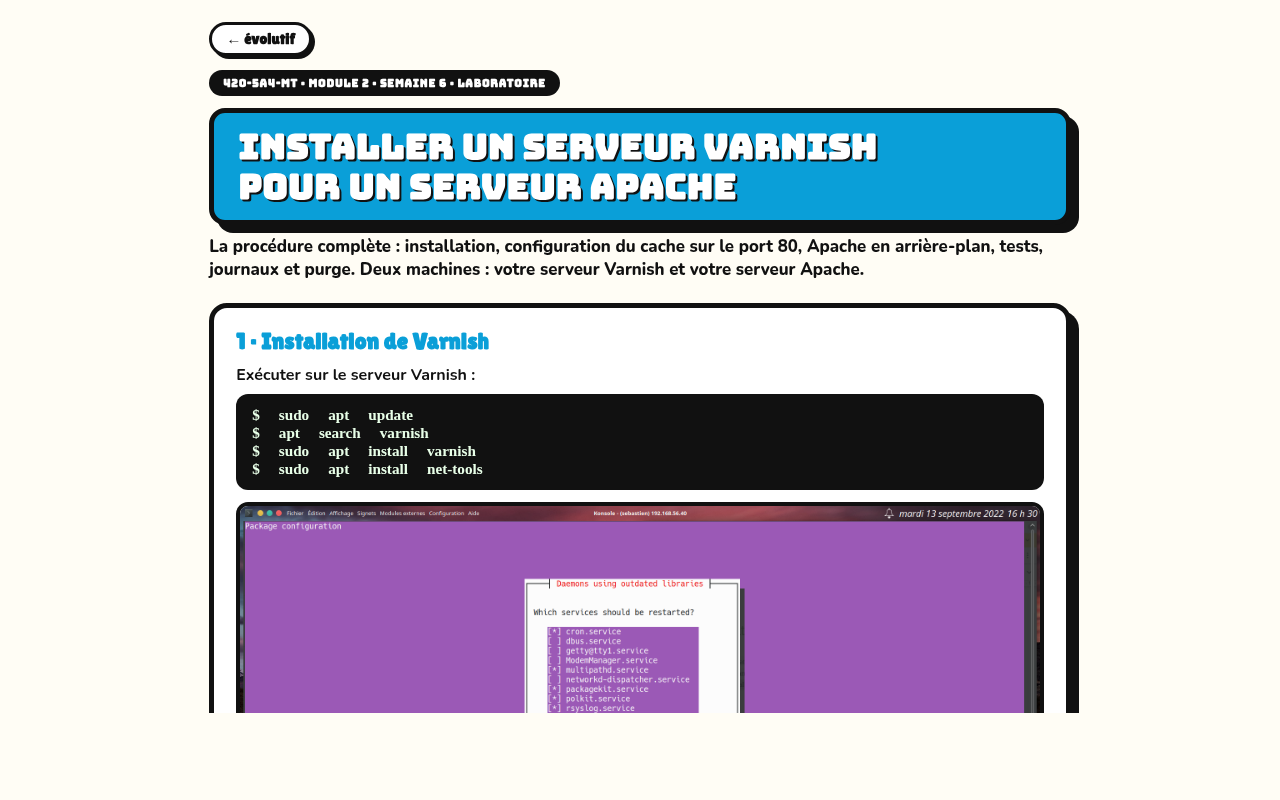

Varnish

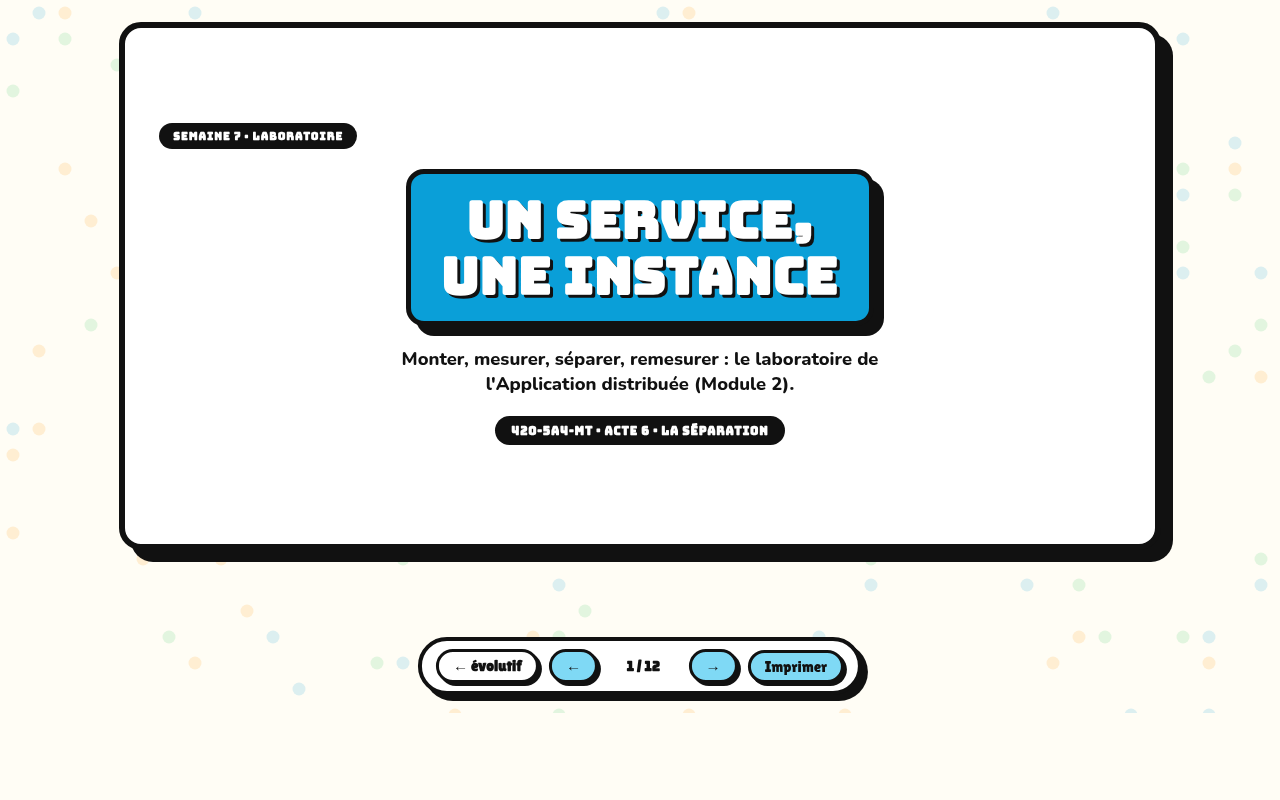

Laboratoire B · Semaine 7 · 5 points
La séparation : 1 service = 1 instance

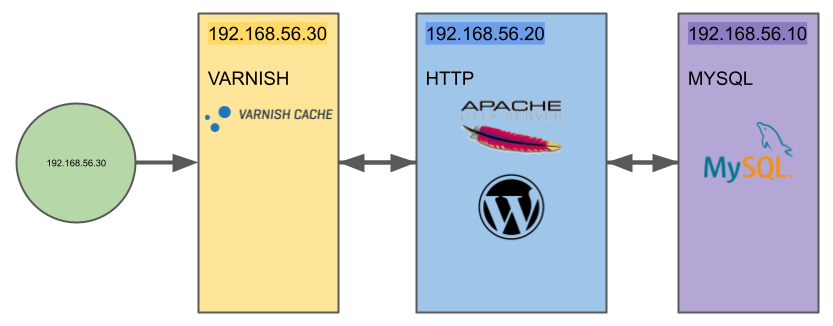

- Partie 3 : chaque service principal sur son instance (mysql10, http20). Votre Varnish reste en avant : la base de données déménage derriÚre le cache.
- Test BRUTAL, captures top Ă 10 s et 60 s de toutes les instances actives, tableau (valeur id + temps moyen JMeter).
BarÚme : guide (2) · configurations (1) · tableau (1) · captures (1). Minimum 2 commits en classe; terminé pour la semaine 8.
1 service = 1 serveur (VM)

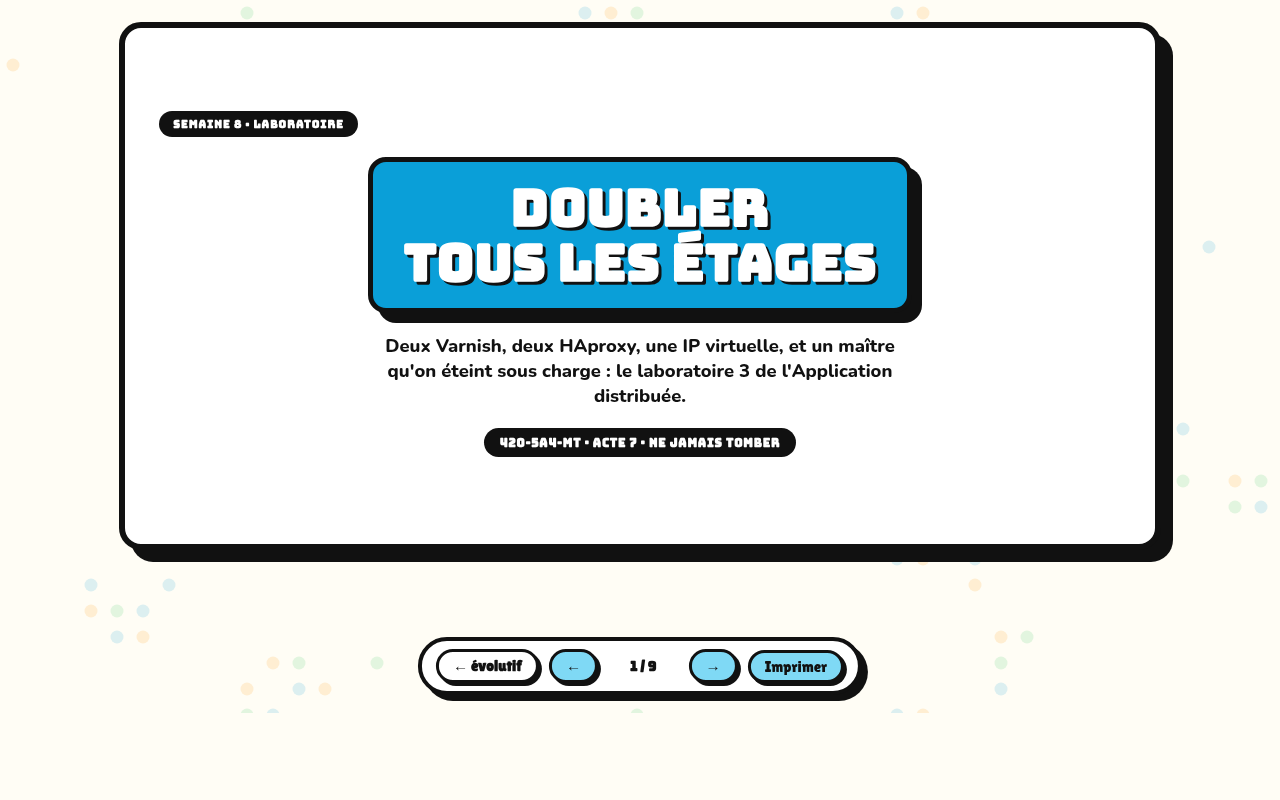

Laboratoire C · Semaine 8 · 10 points
HAproxy et Heartbeat

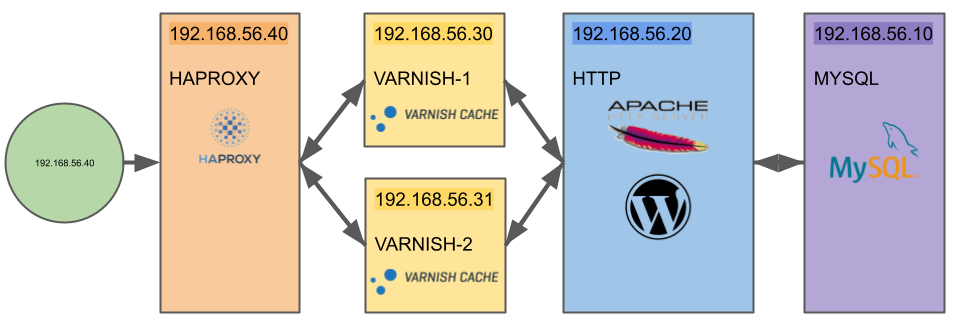

- Partie HAproxy : un second Varnish, puis une instance de balancement HAproxy en avant des deux. URL de WordPress sur HAproxy. Mesures partie 4.

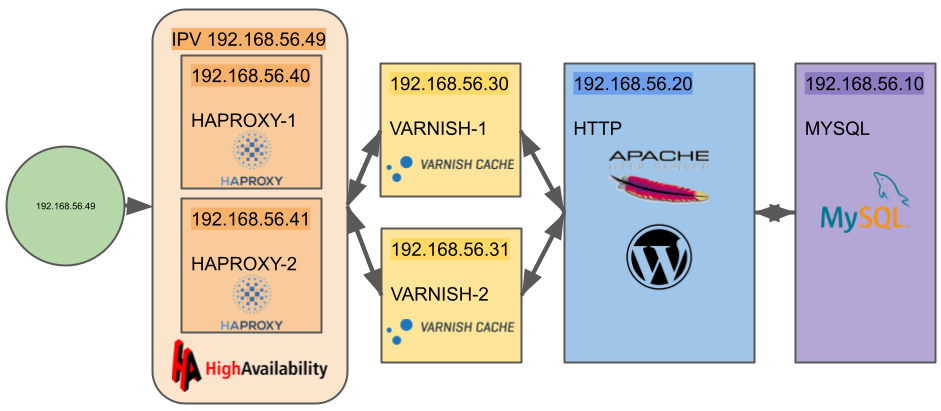

- Partie Heartbeat : un second HAproxy, Heartbeat sur les deux, IP virtuelle pour la grappe. URL de WordPress sur l'IP virtuelle. Mesures partie 5.
- L'épreuve : test BRUTAL, éteindre le HAproxy maßtre, WordPress doit continuer de répondre. Reproduit en classe pour l'évaluation.
BarÚme : guide (4) · configurations (2) · tableau (2) · captures (2). Minimum 2 commits en classe; terminé pour la semaine 9.
HAproxy
Heartbeat

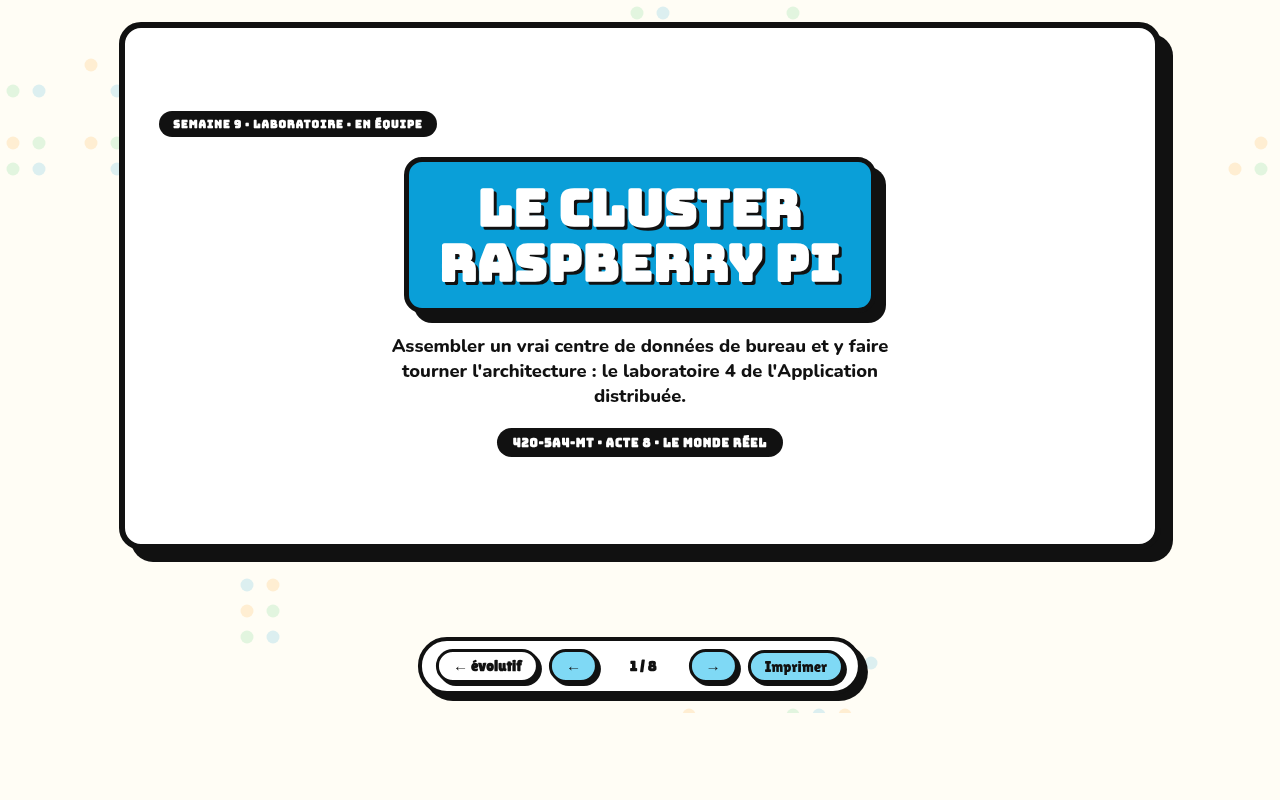

Laboratoire D · Semaine 9 · 5 points · En équipe
Installation sur matériel réel
- Avec le meilleur guide de l'équipe : installer l'ensemble des services sur la grappe de Raspberry Pi.
- Rédiger un nouveau guide avec les modifications nécessaires : le passage au matériel laisse toujours des traces.
- Tests BRUTAL, tableau, .PDF unique d'équipe. Démonstration par l'affichage de WordPress dans un navigateur.
- Des commits significatifs de CHAQUE membre dans le nouveau guide, sinon pas de points pour ce participant. Minimum 4 commits d'équipe en classe (au moins 1 par étudiant).
BarÚme : guide d'équipe (2) · configurations (1) · tableau (1) · captures (1).
Le tableau des performances Ă remplir
Pour chaque partie, notez la valeur id (processeur inactif) donnée par top pour chaque instance active, et le temps moyen de réponse indiqué par JMeter. Une copie de ce tableau, remplie, par étudiant, en .PDF dans Git.
| Partie | Instances actives | id par instance (10 s) | id par instance (60 s) | Temps moyen JMeter |
|---|---|---|---|---|
| 1 · Tout-en-un | à remplir | à remplir | à remplir | à remplir |
| 1b · Caches d'exécution | à remplir | à remplir | à remplir | à remplir |
| 2 · Varnish | à remplir | à remplir | à remplir | à remplir |
| 3 · 1 service = 1 instance | à remplir | à remplir | à remplir | à remplir |
| 4 · HAproxy | à remplir | à remplir | à remplir | à remplir |
| 5 · Heartbeat | à remplir | à remplir | à remplir | à remplir |
| 6 · Matériel | à remplir | à remplir | à remplir | à remplir |
La question qui vaut de l'or, à discuter dans votre README : d'un étage à l'autre, qu'est-ce qui s'est amélioré, et qu'est-ce que ça a coûté ?
Architecture de remise
Votre dépÎt Git doit respecter scrupuleusement l'arborescence suivante :
- Les machines virtuelles que vous crĂ©ez pour chaque partie doivent ĂȘtre conservĂ©es et fonctionnelles pour la dĂ©monstration en classe. Pour chaque Ă©tudiant.
- Les captures d'Ă©cran doivent ĂȘtre conservĂ©es dans Git. Pour chaque Ă©tudiant.
- Vous devez remettre une version .PDF de ce document, avec les tableaux remplis, par étudiant et dans Git.
- Il est obligatoire de se faire son propre guide d'installation (en markdown .md) par laboratoire.
- Les 4 dossiers cache/, separation/, balancement/ et materiel/ correspondent aux laboratoires A Ă D.
- Dans chaque dossier : un README.md (guide d'installation) et un sous-dossier par instance avec ses fichiers de configuration.
- Le README.md à la racine sert de présentation globale avec les noms de l'équipe.
Démonstration · En classe à la semaine 10
- Chaque équipe fait la démonstration du laboratoire d'installation sur matériel.
- Chaque étudiant fait la démonstration de tous les autres laboratoires sur son poste de travail, un à la fois.
- présente sa version de son guide d'installation
- présente les fichiers de configurations utilisés
- présente le tableau rempli
- présente les captures d'écran
Rappel : sans démonstration conforme, chaque laboratoire n'est pas évalué. L'épreuve du HAproxy maßtre éteint sous charge sera rejouée devant tout le monde : c'est le moment de gloire de votre grappe.
La démonstration, et comment se joue la note
- Chaque Ă©tudiant dĂ©montre unitairement tous les laboratoires virtuels au projecteur. Si un Ă©tudiant ne peut dĂ©montrer les laboratoires A-B-C ou expliquer certaines lignes de configuration, il aura 0 pour chaque laboratoire concernĂ©. Il partage les liens des guides, configurations, tableau et captures dans l'espace de discussions le jour mĂȘme de la dĂ©mo.
- Chaque équipe démontre l'installation matérielle sur cluster Pi.
- L'épreuve du HAproxy maßtre éteint sous charge est rejouée devant tout le monde, pour le cluster ET pour l'installation individuelle : c'est le test final.
Option VPS : « conserver ses instances » = savoir les recréer et les restaurer en minutes, par script et sauvegardes. à la démonstration, vous relevez l'ensemble devant témoin.
WordPress, caches et Varnish
Séparation
HAproxy et Heartbeat
Matériel réel : Cluster Pi
La question qui vaut de l'or, au README :
d'un étage à l'autre, qu'est-ce qui s'est amélioré,
et qu'est-ce que ça a coûté ?
Récapitulatif des points
| Laboratoire | Guide d'installation | Fichiers de configuration | Tableau rempli | Captures d'écran | Total |
|---|---|---|---|---|---|
| A · WordPress, caches et Varnish | 2 | 1,5 | 1 | 0,5 | 5 |
| B · Séparation | 2 | 1 | 1 | 1 | 5 |
| C · HAproxy et Heartbeat | 4 | 2 | 2 | 2 | 10 |
| D · Installation sur matériel | 2 | 1 | 1 | 1 | 5 |
Total : 25 points · 25 % de la session
Récap
- Réalisé en équipe de 3 (inscrire votre nom et votre identifiant Git dans le README.md du dépÎt).
- Chaque laboratoire doit ĂȘtre rĂ©alisĂ© en partie en classe, et la dĂ©monstration finale aura lieu Ă la semaine 10.
- DépÎt Git : préfixe serveurs-evolutifs-horizontal-2026-, suivi du nom de votre équipe.
- La démonstration et les fichiers dans Git sont nécessaires à la correction.
Annexe
Noms d'hĂŽtes et plan d'adressage : la convention complĂšte des instances, Ă consulter tout au long des laboratoires.
Convention d'adressage · Version VPSNoms d'hÎtes et plan d'adressage
Chaque instance porte un nom d'hĂŽte de la forme SERVICE_PRINCIPAL + 3_DERNIERS_CHIFFRES_DE_L_IP (exemples : http20, mysql10, varnish30).
| RÎle de l'instance | VirtualBox (référence) | Virt-Manager ou VPS |
|---|---|---|
| Tout-en-un (partie 1) | 192.168.56.2 | Reprenez les mĂȘmes derniers chiffres dans votre propre sous-rĂ©seau, et documentez le tout dans votre plan d'adressage : c'est un livrable. |
| MySQL | 192.168.56.10 · mysql10 | |
| HTTP (apache2) | 192.168.56.20 · http20 | |
| Varnish | 192.168.56.30 · varnish30 | |
| Varnish no 2 | 192.168.56.31 · varnish31 | |
| HAproxy | 192.168.56.40 · haproxy40 | |
| HAproxy no 2 | 192.168.56.41 · haproxy41 | |
| IP virtuelle de la grappe | 192.168.56.49 |
